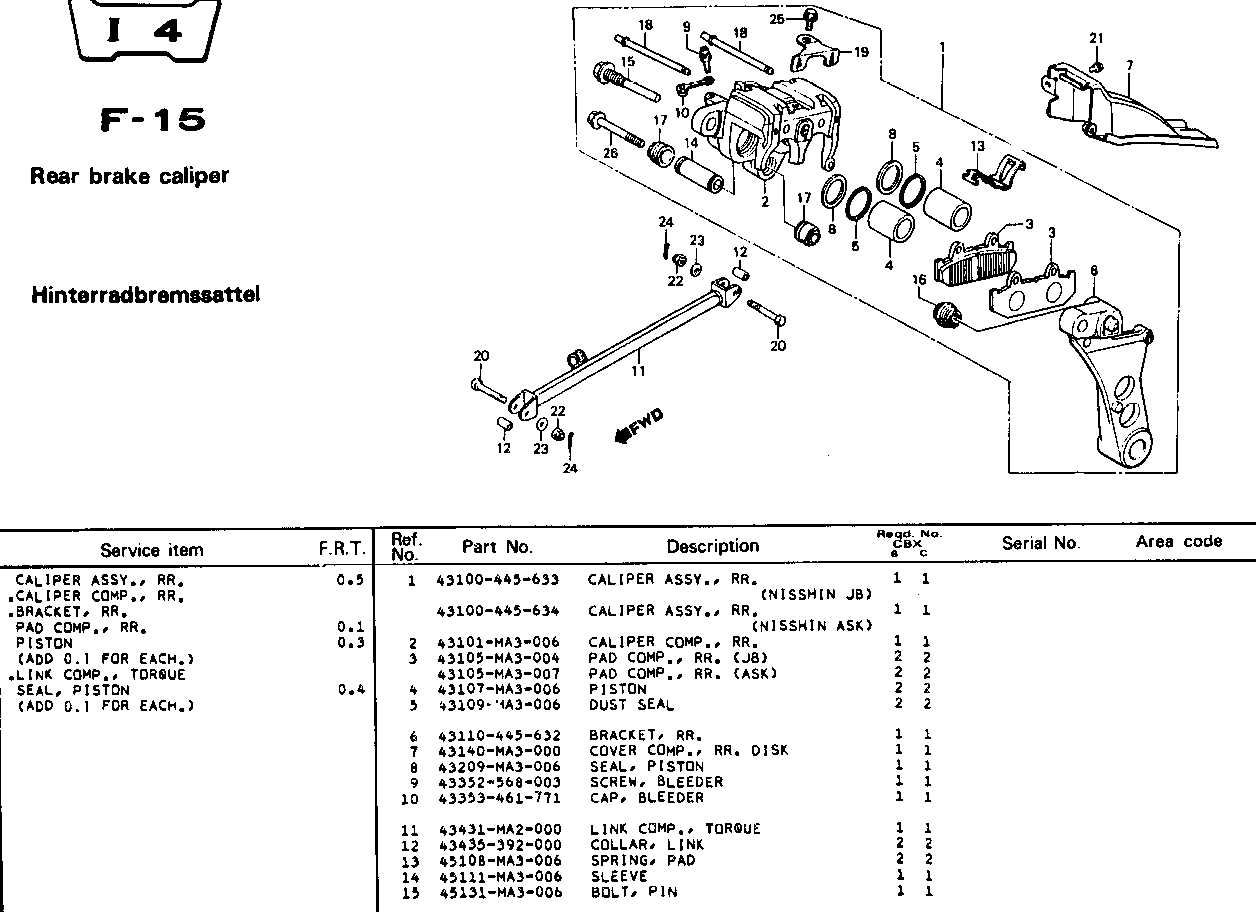

| Abb.
- Nr. |
Teile
- Nr. |
Beschreibung |
CBX B+C |
| 1 |
43100-445-633 |
Bremssattel NISSIN JB |
1 |
| |
43100-445-634 |
Bremssattel NISSIN ASK |
1 |
| 2 |
43101-MA3-006 |
Bremssattel komp |
1 |
| 3 |
43105-MA3-004 |
Belag hinten JB |
2 |
| |
43105-MA3-007 |
Belag hinten ASK |
2 |
| 4 |
43107-MA3-006 |
Kolben |
2 |
| 5 |
43109-MA3-006 |
Staubdichtung |
2 |
| 6 |
43110-445-632 |
Halter hinten |
1 |
| 7 |
43140-MA3-000 |
Schutzdeckel |
1 |
| 8 |
43209-MA3-006 |
Dichtung, Kolben |
2 |
| 9 |
43352-568-003 |
Ablassschraube |
1 |
| 10 |
43353-461-771 |
Kappe |
1 |
| 11 |
43431-MA2-000 |
Stange NLA |
1 |
| 12 |
43435-392-000 |
Hülse |
2 |
| 13 |
45108-MA3-006 |
Feder |
2 |
| 14 |
45121-MA3-006 |
Hülse |
1 |
| 15 |
45131-MA3-006 |
Stiftschraube |
1 |
| 16 |
45133-MA3-006 |
Manschette B |
1 |
| 17 |
45133-166-016 |
Manschette, Stift |
2 |
| 18 |
45215-MA2-006 |
Stift |
2 |
| 19 |
452017-MA3-006 |
Sicherungsplatte |
1 |
| 20 |
90124-392-000 |
Schraube, Stopperarm |
2 |
| 21 |
93892-05010-07 |
Schraube-Scheibe 5x10 |
1 |
| 22 |
94011-08000-0S |
Kronenmutter 8mm |
2 |
| 23 |
94101-08000-0S |
Scheibe 8mm |
2 |
| 24 |
94201-20140 |
Splint 2x14 |
2 |
| 25 |
95700-06010-00 |
Flanschschraube 6x10 |
1 |
| 26 |
95800-08050-07 |
Flanschschraube 8x50 |
1 |
