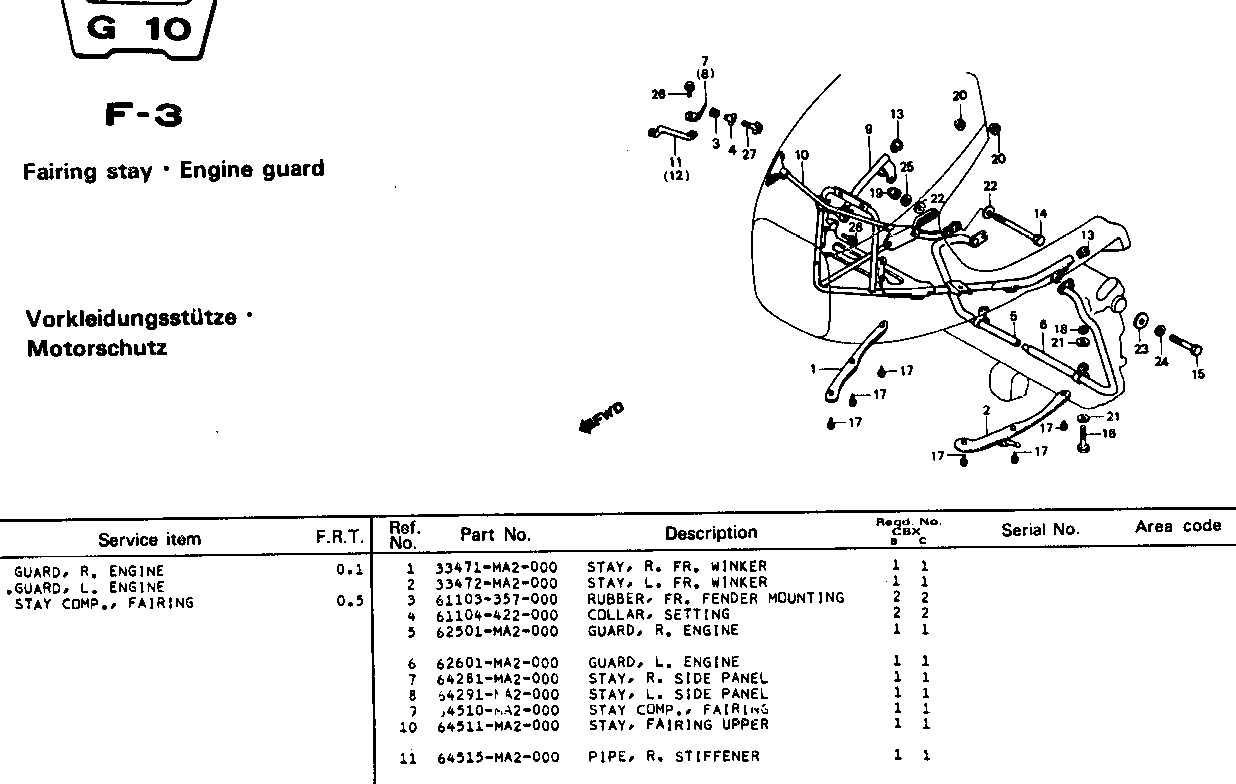

| Abb. - Nr. |
Teile - Nr. |
Beschreibung |
CBX B+C |
| 1 |
33471-MA2-000 |
Halter R Blinker |
1 |
| 2 |
33472-MA2-000 |
Halter L Blinker |
1 |
| 3 |
61103-357-000 |
Gummi |
1 |
| 4 |
61104-422-000 |
Hülse |
1 |
| 5 |
62501-MA2-000 |
Motorschutz R |
1 |
| 6 |
62601-MA2-000 |
Motorschutz L |
1 |
| 7 |
64281-MA2-000 |
Halter R Seitenplatte |
1 |
| 8 |
64291-MA2-000 |
Halter R Seitenplatte |
1 |
| 9 |
64510-MA2-000 |
Rahmen komp Verkleidung |
1 |
| 10 |
64511-MA2-000 |
Halter, Verkleidung oben |
1 |
| 11 |
64515-MA2-000 |
Rohr, R Versteifung |
1 |
| 12 |
64516-MA2-000 |
Rohr, L Versteifung |
1 |
CM,DK,DM,E,ED,G,U |
| 13 |
84102-MA2-000 |
Endkappe |
2 |
| 14 |
90104-MA2-000 |
Flanschschraube 8x104 |
1 |
| 15 |
92000-08025-0B |
Schraube 8x25 |
2 |
| 16 |
92000-08040-0B |
Schraube 8x40 |
2 |
| 17 |
93493-06020-07 |
Schraube-Scheibe 6x20 |
6 |
| 18 |
94001-08020-0S |
Mutter 8mm |
2 |
| 19 |
94021-08270-0S |
Hutmutter 8mm |
1 |
| 20 |
94050-06000 |
Flanschmutter 6mm |
2 |
| 21 |
94101-08200 |
Scheibe 8mm |
4 |
| 22 |
94101-08700 |
Scheibe 8mm |
2 |
| 23 |
94103-08200 |
Scheibe 8mm |
2 |
| 24 |
94111-08000 |
Scheibe, Feder 8mm |
2 |
| 25 |
94111-08700 |
Scheibe, Feder 8mm |
1 |
| 26 |
95700-06014-07 |
Flanschschraube 6x14 |
4 |
| 27 |
95700-06028-07 |
Flanschschraube 6x28 |
2 |
